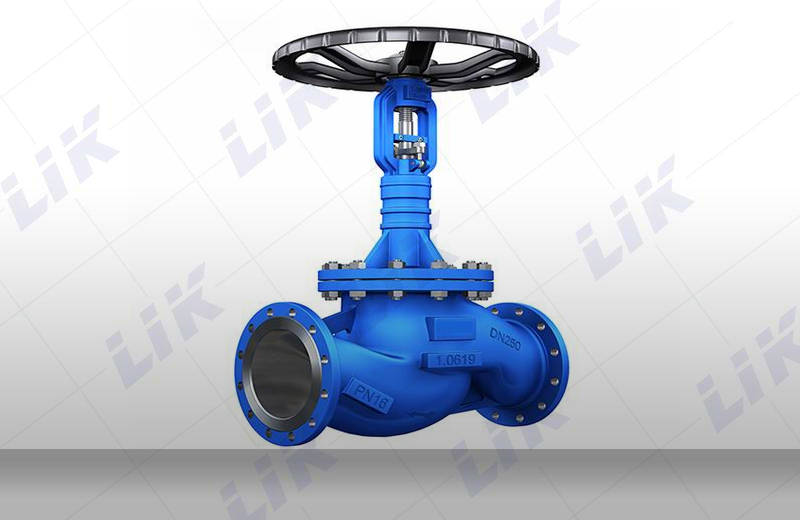

进口加长型波纹管截止阀适用于公称压力 PN1 ． 6 ～ 16MPa ，工作温度 -29 ～ 350 ℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能安全可靠，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
进口加长型波纹管截止阀结构特点 :
1 、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管 + 填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。
2 、密封面堆焊 Co 基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3 、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
■德标波纹管截止阀主要技术参数及性能规范：
进口加长型波纹管截止阀技术规范：
|
结构形式 construction |
BB-BG-OS&Y |
|
驱动方式 operation |
手动 hand-operated |
|
气动 pneumatic |
|
|
设计标准 design standard |
DIN3356 |
|
结构长度 face to face dimension |
DIN3202 |
|
连接法兰 flanged ends |
DIN2543-2545 |
|
试验和检验 test&inspection |
DIN3230 |
进口加长型波纹管截止阀性能规范 ：
|
公称压力
(MPa)
1.6 |
壳体试验压力
(MPa)
|
适用温度
(
℃
)
|
适用介质
|
|
1.6 |
2.4 |
-20 ℃ -350 |
水、蒸汽、油品等
|
|
2.5 |
3.75 |
||
|
4.0 |
6.0 |
进口加长型波纹管截止阀主要零部件 ：
|
名称 part name |
材质 material |
|
阀体 body |
GS-C25 、 CF8 、 CF3 |
|
阀瓣 disc |
2CR13 、 F304 、 F316 |
|
轴销 hinge pin |
F304 、 F316 |
|
波纹管组件 bellows combination |
F304 、 F316L |
|
阀盖 bonnet |
GS-C25 、 CF8 、 CF3 |
|
填料 packing |
柔性石墨 Flexible graphite 、 PTFE |
|
压套 gland |
25# 、 F304 、 F316 |
|
定位片 locator |
25# 、 F304 、 F316 |
|
阀杆螺母 stem nut |
铜合金 ZQA19-4 |
|
手轮 hand wheel |
碳钢 carbon steel |
|
并帽 cap |
25# |
|
油杯 oil cup |
黄铜 brass |
|
六角螺母 hexagon nut |
ASTMA193 2H 、 A193-8 、 A193-8M |
|
双头螺栓 bolt |
ASTMA193 B7 、 A193-B8 、 A193-B8M |
|
垫片 gasket |
柔性石墨
+
不锈钢
|
|
阀杆 stem |
2Cr13 、 F304 、 F316 主要连接尺 |
