进口高压防爆电磁阀用于各种中温、高温、常压、高压场合，适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制；广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、工业窑炉、干燥设备、给排水、消防、食品医疗、清洗设备、喷泉、管道介质自动化控制等领域。是自动化控制工程、项目改造及设备配套的可以选择 ] 产品。
进口高压防爆电磁阀产品特点 ：
独特设计；先导式活塞结构、性能稳定；密封性好、开关迅速；定制线圈、不易烧毁；线圈功耗小、寿命超长。超高压力；活塞结构、性能稳定；密封性好、开关迅速；定制线圈、不易烧毁；高压力可做到 300MPa
进口高压防爆电磁阀技术参数：
|
工作环境温度 |
-30—+80 ℃ ;-50—+100 ℃ |
|
线圈工作温度 |
<+50 ℃、 <+85 ℃ |
|
控制方式 |
常开式、常闭式、自保持 |
|
国际标准电压 |
AC （ 380 、 220 、 110 、 24 ） V 、 DC （ 220 、 110 、 24 、 12 ） V |
|
流通流体介质 |
易燃、易爆、腐蚀性流体及气体：如氢气、天然气、煤气、液化气、二甲醚等 |
|
流通流体温度 |
<-200 ℃、 <-100 ℃、 <-40 ℃、 <+60 ℃、 <+120 ℃、 <+200 ℃、 <+350 ℃ |
|
流通流体压力 |
-1bar 、 6bar 、 16bar 、 25bar 、 40bar 、 63bar 、 100bar 、 200bar 、 300bar |
|
阀体材质 |
不锈钢（ 304 、 316 、 316L ）、铸钢 |
|
连接方式 |
螺纹、法兰、焊接 |
|
泄漏量 |
零泄漏 |

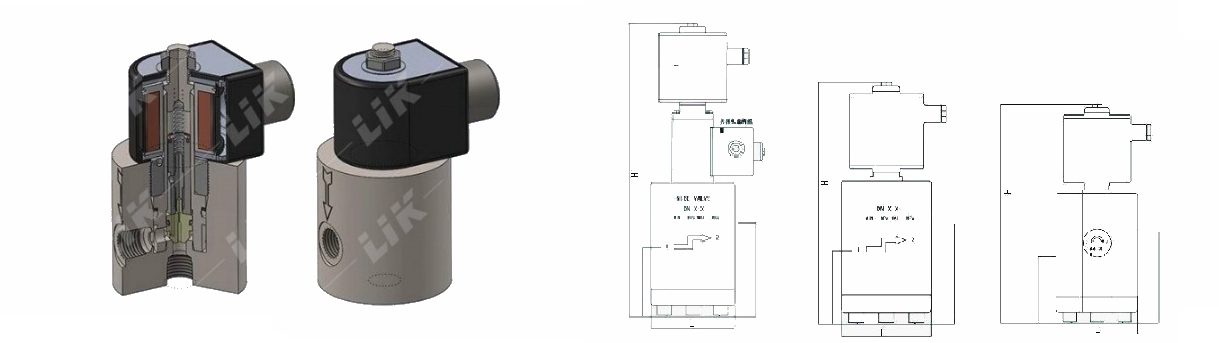

进口高压防爆电磁阀 规格参数及安装尺寸
|
规格型号 |
公称通径 |
螺纹连接 |
|||
|
G 螺纹 |
L |
H( 普通 ) |
H( 防爆 ) |
||
|
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3\8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1\2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3\4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
227 |
249 |
|
DN32 |
32 |
G11\4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11\2 |
“123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN80 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
进口高压防爆电磁阀安装和维护注意事项
注意事项
1 、安装高压防爆电磁阀前，管道须吹扫干净 , 确保无任何杂物；
2 、安装时，保持介质流通方向与阀体上所标箭头方向一致；
3 、不要将阀安装在管道低凹处，避免冷凝水、杂质等沉积在阀内而妨碍阀的正常动作；
4 、高压防爆电磁阀的前后管道应加以固定；
5 、当高压防爆电磁阀发生故障时，应确保高压防爆电磁阀上下游管道压力泄压为零后（现场维修电磁阀时，关闭 1 号阀门和出口截止阀，打开 4 、 5 、 6 号阀门，确保管道没有压力），方可进行检修。
日常维护
1 、每季度模拟一次超压、欠压状态，观察电磁阀动作及关闭压力与设定压力的误差，误差超过 0.2MPa 时，需重新进行设定 RTU 参数。
2 、每季度进行一次严密性试验，正常生产过程中关井试验，流量计显示无流量则阀严密性良好。
3 、电磁阀的压力弹簧每年校验一次。
4 、每两年大修一次，更换相应部件。
进口高压防爆电磁阀常见故障分析表
|
常见故障 |
原因分析 |
处理方法 |
|
外漏 |
1 、管道连接处松动 |
拧紧螺栓或管螺纹 |
|
2 、Ｏ型密封圈损坏 |
更换Ｏ型密封圈（规格型号查看电磁阀配件表） |
|
|
内漏 |
1 、电磁阀关闭后，流量计仍有显示 |
流量计坏或流量计零漂过大（分析：电磁阀关闭后，关闭下游截止阀，打开流量计与截止阀之间的机械压力表进行泄压，气压能泄完） |
|
拆开检查异型圈压缩量 |
||
|
2 、主阀芯与套筒间的密封圈损坏 |
更换Ｏ型密封圈（规格型号查看电磁阀配件表） |
|
|
3 、 U 型密封圈损坏 |
更换 U 型密封圈（规格型号查看电磁阀配件表） |
|
|
4 、主阀芯与套筒间有砂粒或焊渣 |
清除砂粒或焊渣，当主阀芯和套筒有明显的划痕时需研磨修复使其表面光滑或更换 |
|
|
通电无响应 |
1 、远传单井不通讯 |
远传调试 |
|
2 、 RTU 损坏 |
更换 RTU ，查看设置参数 |
|
|
3 、电磁头的接线接触不良 |
检查接线 |
|
|
4 、电磁头短路或烧坏 |
更换电磁头 |
|
|
电磁阀无法打开 |
1 、电磁阀的卸荷孔堵住 |
打开电磁阀疏通卸荷孔 |
|
2 、电磁头动作不灵活 |
打开电磁头进行装配调试，确保动作灵活 |
|
|
3 、主 U 型圈变形 |
更换 “U” 型圈（规格型号查看电磁阀配件表） |
|
|
4 、电磁头冻堵 |
打开电磁头除冰，进行装配调试，确保动作灵活 |
|
|
5 、主阀芯冻堵 |
打开阀盖除冰 |
|
|
6 、油压或管压高无法打开电磁阀 |
锁定油压或管压压变，锁定值在电磁阀高低压保护范围 0.5MPa-4.5MPa, 规范开井防止由于压力高把同管道的其它井憋跳； |
|
|
7 、电磁头副阀芯的密封头胀出来 |
更换副阀芯 |
|
|
电磁阀无法关闭 |
1 、密封面有砂粒或其他杂物 |
清理密封面或更换主阀芯 |
|
2 、泄压孔密封不严（ ZD-50/25-E ） |
检查副阀芯和锁芯是否卡死或副阀芯的密封头损坏 |
|
|
3 、主弹簧未正确安装 |
正确安装主弹簧 |
|
|
4 、电磁阀平衡孔堵住 |
打开电磁阀疏通平衡孔 |
|
|
5 、电磁头动作不灵活 |
打开电磁头进行装配调试，确保动作灵活 |
|
|
6 、主弹簧弹力太小 |
更换合适的主弹簧 |
|
|
7 、电磁阀主阀芯上的异形圈损坏 |
更换主阀芯的异形圈 |
进口高压防爆电磁阀维护与保养
1 、阀安装后 , 须通入流体试压 , 确认无泄漏后 , 再开关数次 , 确认系统正常 , 方可投入正常使用。
2 、不能拆开高压防爆电磁阀线圈组件。
3 、定期清洗阀体内外及高压防爆电磁阀衔铁吸合面污物，若发现密封圈损坏要及时更换。
4 、高压防爆电磁阀维修保养须指定专业维修人员进行。
5、在拆修高压防爆电磁阀时，注意零部件的安装次序，不能错装或丢失零件，保证零部件的清洁干净
