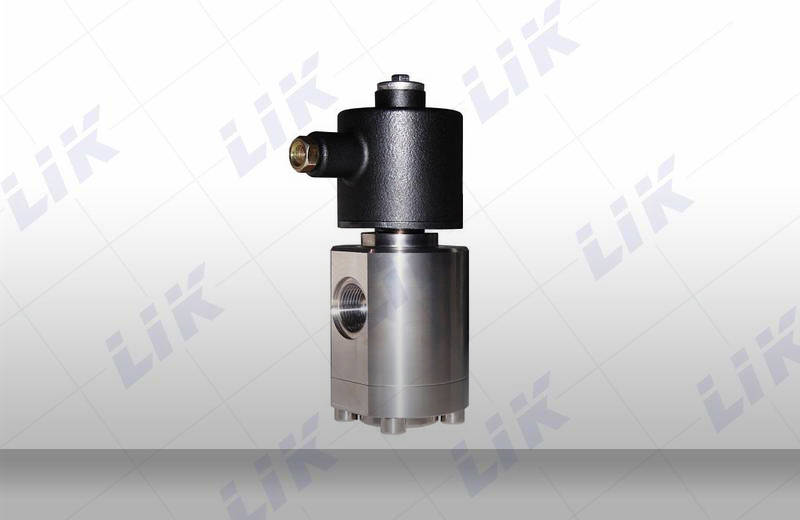

凯时APP登录进口高温高压电磁阀用于各种中温、高温、常压、高压场合，适用与中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制；广泛应用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、工业窑炉、干燥设备、给排水、消防、食品医疗、清洗设备、喷泉、管道介质自动化控制等领域。是自动化控制工程、项目改造及设备配套的首选产品
进口高温高压电磁阀技术参数 :
|
动作方式 |
先导型 |
|
工作环境温度 |
-30—+80 ℃ ;-50—+100 ℃ |
|
线圈工作温度 |
<+50 ℃、 <+85 ℃ |
|
控制方式 |
常开式、常闭式 |
|
国际标准电压 |
AC(380 、 220 、 110 、 24)V 、 DC(220 、 110 、 24 、 12)V |
|
流通流体介质 |
水、气、油等 |
|
流通流体温度 |
<-200 ℃、 <-100 ℃、 <-40 ℃、 <+60 ℃、 <+120 ℃、 <+200 ℃ |
|
流通流体压力 |
63bar 、 100bar 、 160bar 、 250bar 、 400bar 、 500bar 、 800bar 、 1000bar 、 1500bar 、 1800bar 、 2500bar 、 3000bar 、 3600bar |
|
阀体材质 |
不锈钢 (304 、 316 、 316L) |
|
连接方式 |
螺纹、法兰 |
|
泄漏量 |
零泄漏 |

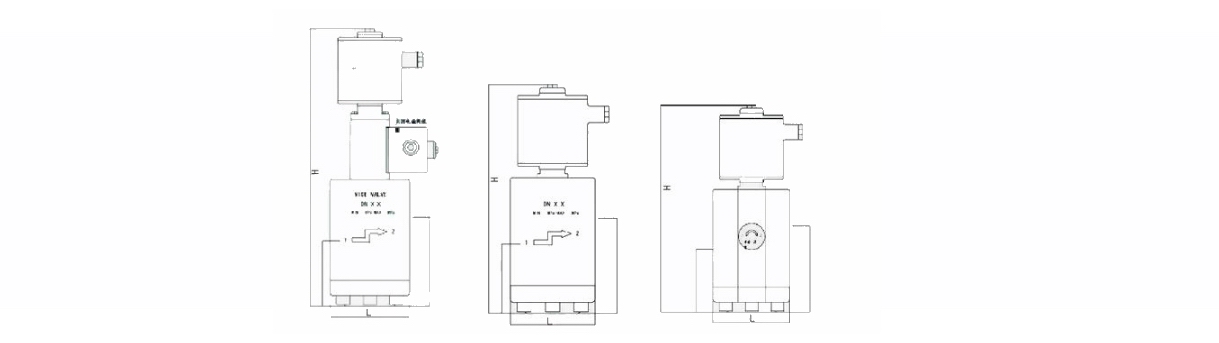

进口高温高压电磁阀规格参数及安装尺寸
《
进口高压电磁阀安装说明
》
|
规格型号 |
公称通径 |
螺纹连接 |
|||
|
G 螺纹 |
L |
H( 普通 ) |
H( 防爆 ) |
||
|
DN1 |
1 |
G1\8 |
44 |
115 |
140 |
|
DN2 |
2 |
G1\8 G1\4 |
44 |
115 |
140 |
|
DN3 |
3 |
G1\4 |
44 |
173 |
198 |
|
DN5 |
5 |
G1\4 |
57 |
173 |
198 |
|
DN6 |
6 |
G1\4 |
57 |
173 |
198 |
|
DN7 |
7 |
G1\4 |
57 |
173 |
198 |
|
DN8 |
8 |
G1\4 |
57 |
173 |
198 |
|
DN10 |
10 |
G3\8 |
57 |
173 |
198 |
|
DN15 |
15 |
G1\2 |
73 |
186 |
193 |
|
DN20 |
20 |
G3\4 |
80 |
198 |
223 |
|
DN25 |
25 |
G1 |
90 |
227 |
249 |
|
DN32 |
32 |
G11\4 |
106 |
285 |
285 |
|
DN40 |
40 |
G11\2 |
“123 |
315 |
315 |
|
DN50 |
50 |
G2 |
154 |
352 |
352 |
|
DN80 |
80 |
G3 |
187 |
490 |
490 |
|
DN100 |
100 |
G4 |
199 |
530 |
530 |
进口高温高压电磁阀工作原理：
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。
当线圈断电时，主阀口关闭，介质截止。
常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。
当线圈断电时，主阀口打开，介质流通。
